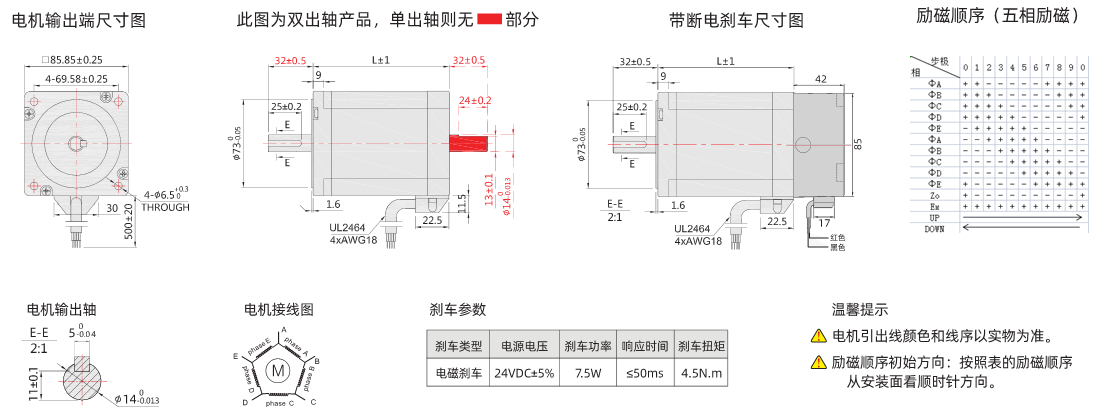

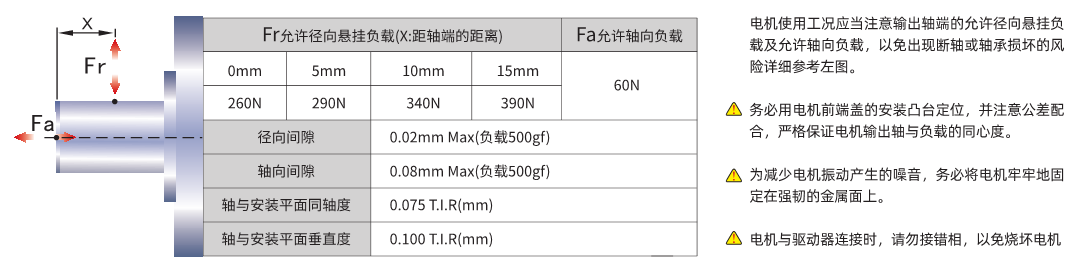

規格參數 安裝注意事項外形尺寸動態力矩曲線資料下載

通用規格

SME1

口2

343

014

口5

SME	步進電機
口	B:表示帶剎車，不帶剎車省略
34	電機機座代碼
01	電機機身長度代碼
口	2：表示雙出軸，標準品省略

項目	參數
步距角精度	0.72°/step±0.036°（空載整步）
電感精度	±20%	電感精度	±10%
允許溫升	﹤80℃（額定電流，二相通電）
環境溫度	-20℃~50℃（無結冰）
環境溫度	85%以下（無結霜）
介質環境	85%以下低于40℃,57%以下低于50℃（無結霜）
絕緣級別	B級（130℃）	絕緣耐壓	AC 500V 1Min
絕緣電阻	100MΩ

規格參數

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型號（MODEL）	保持力矩（N.m）	額定電流（A）	相電阻（Ω/相）	相電感（mH/相）	轉動慣量（g.cm2）	機身長MAX（mm）	電機重量	適配驅動器（僅為推薦）
SME3401	2.1	2.80	0.57	1.6	900	≤64.50	0.5	ESA2230R 220VAC
SME3402	4.1	2.80	0.67	2.5	2000	≤96.50	0.7
SME3403	6.3	2.80	0.85	5.0	3000	≤126.50	1.20

以上列表推薦的“適配驅動器”為脈沖型步進電機驅動器，HDB電機還可以為客戶提供：

總線型步進驅動器（RS485、CAN open、Ether CAT等通訊控制）智能型步進驅動器（電位器調速、內置PLC編程等功能）

定制維度

規格參數：規格涵蓋20mm-150mm，提供選型，精準匹配您的機器
出軸方式：提供單扁、雙扁、鍵槽、滾齒等多種出軸方式，滿足不同場景下的使用需求
引線方式：根據實際應用中的不同需求，提供定制化的繞線及出線方式設計
配件選擇：提供步進電機的多種配件，選擇多樣，例如編碼器，減速機，斷電制動器等
